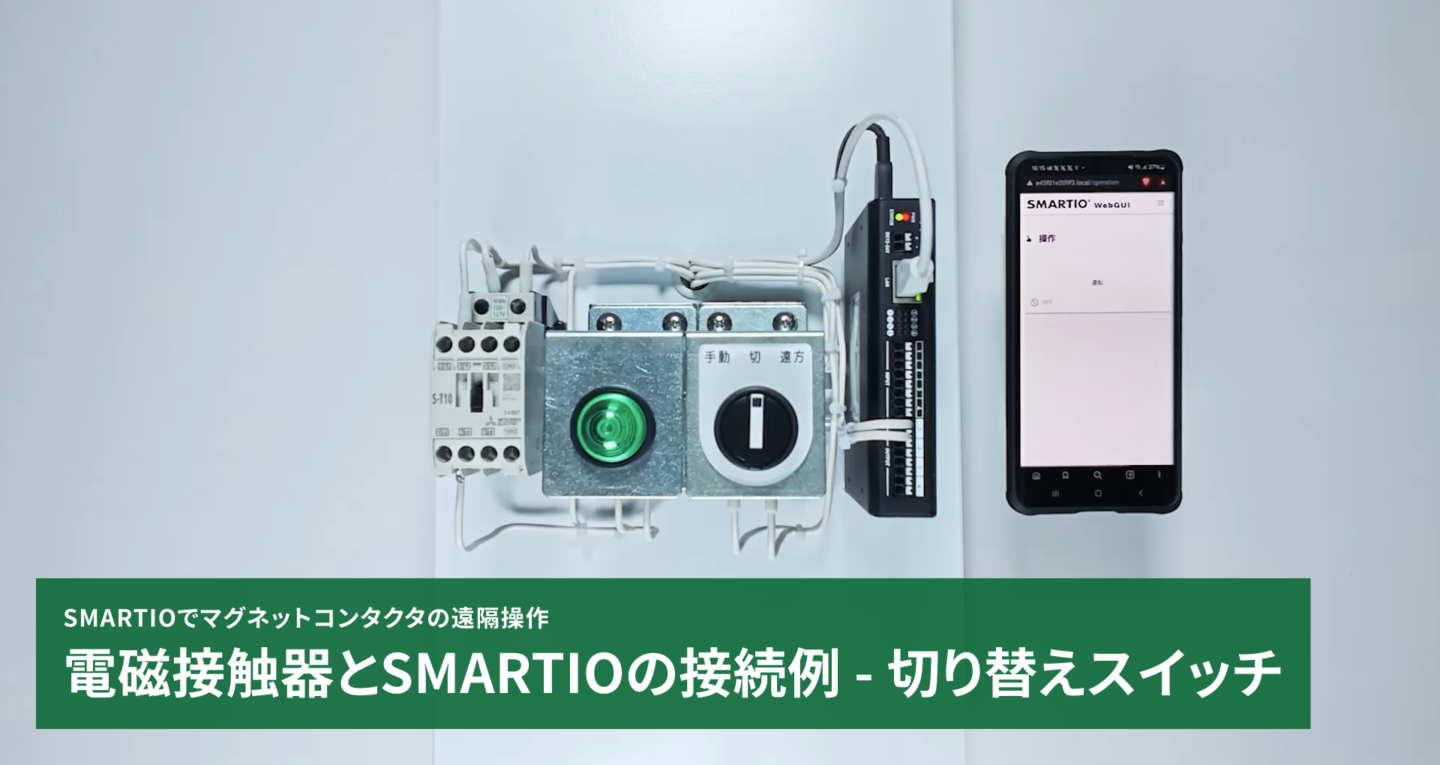

【マグネットの遠隔操作】電磁接触器とSMARTIOの接続例 – 切り替えスイッチ

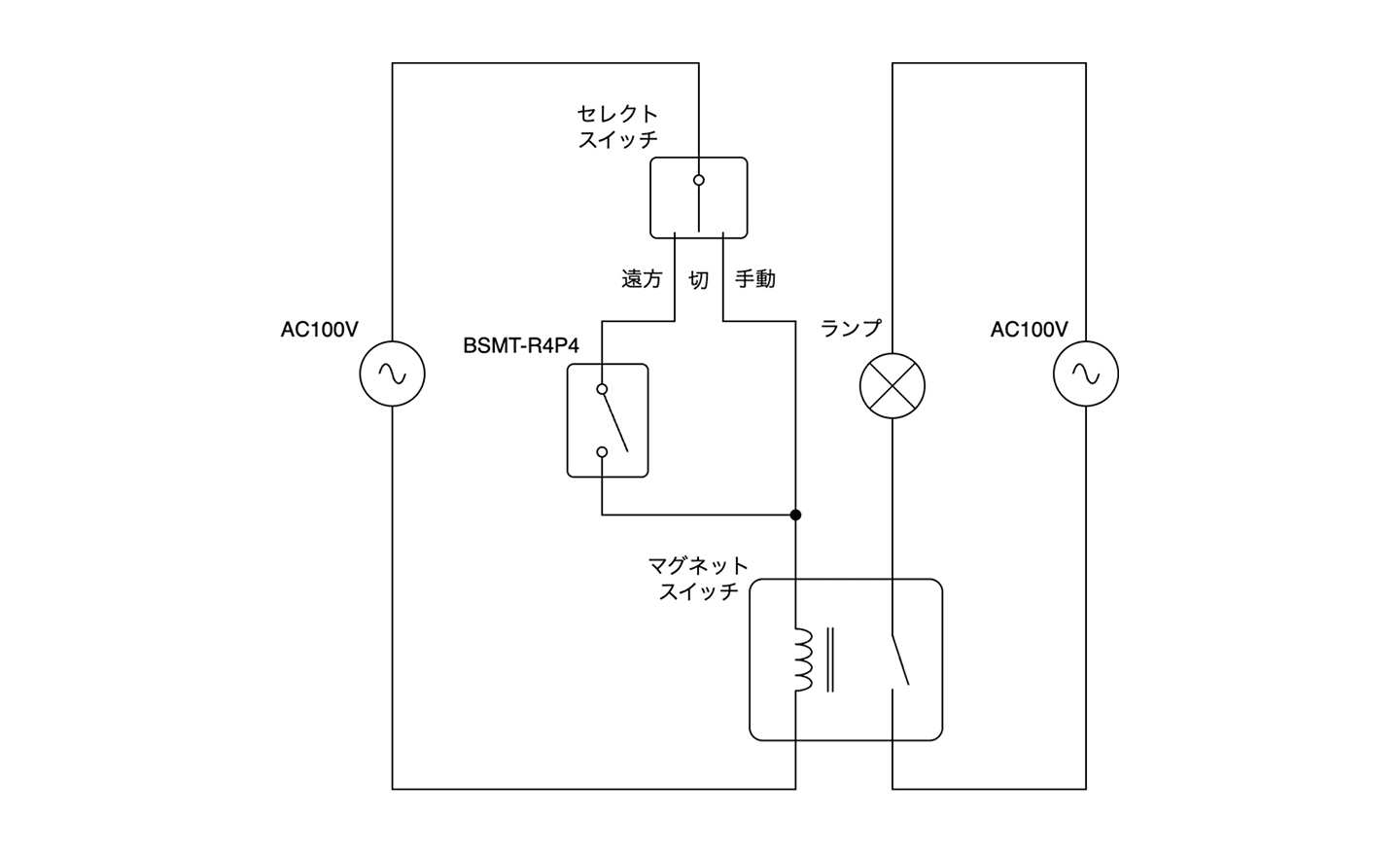

1. SMARTIOの出力をON
   a接点が閉じ、マグネットスイッチの制御端子に給電 → 負荷回路ON。
2. セレクトスイッチ「現地」
   SMARTIOからの配線を切り離し、操作は盤内スイッチのみに。
3. 停電時
   手動の場合は自動復帰し、遠方の場合はマグネットは自動的にOFF。復電後も誤動作しないフェイルセーフな構成。

• 配線が少ない – SMARTIO→マグネット間は2線だけ。補助リレーや自己保持回路や大掛かりな工事が不要。

• 現地優先 – 試運転や緊急対応をする際、セレクトスイッチをひねるだけで遠隔系統を遮断。

• 権限管理が容易 – SMARTIO側でユーザーIDを削除すると、操作権限を瞬時に停止することが可能。

照明設備
遠隔で省エネ制御、メンテや緊急時は現地優先で確実に手動操作。安全な作業と確実な運用を支援。

空調・換気設備
遠隔で快適制御、修理や清掃時は現地操作を優先し安全確保。誤動作なく確実なメンテナンスを実現。

ポンプ・モーター制御
遠隔で効率運転、点検・調整時は現地優先で安全作業。シンプルな配線で導入も容易。
